滚珠丝杠刚度与精度分析工具介绍

在精密机床、半导体设备、激光加工等高精度装备设计中，滚珠丝杠的轴向刚度直接决定定位精度、重复定位精度与加工稳定性。仅依靠型号选型无法准确评估受力变形，滚珠丝杠刚度与精度分析工具基于材料力学标准公式与HIWIN原厂计算逻辑，可快速完成轴向刚度、弹性变形量及预拉伸效果仿真，为精密传动系统提供量化依据。

点击立即使用

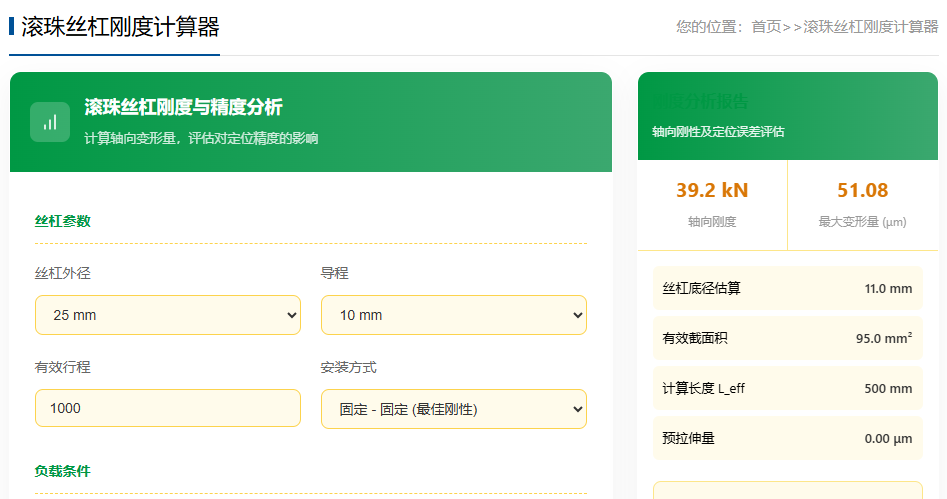

一、工具核心功能

1. 轴向刚度计算

根据丝杠外径、导程、底径及安装形式，自动计算丝杠轴向刚度值。工具支持固定 - 固定、固定 - 支撑、固定 - 自由三种典型安装模式，自动换算有效受力长度，贴合真实安装工况。

2. 弹性变形量预估

输入最大轴向负载，快速计算微米级弹性伸长量，直观呈现负载引发的位移误差，为数控系统螺距误差补偿、定位精度验证提供精准数据支撑。

3. 预拉伸分析验证

支持输入预拉力参数，计算对应预拉伸量，用于验证高速运行下热伸长补偿效果。预拉力通常建议取额定负载的5%–8%，工具可快速判断参数设置是否合理。

二、关键计算参数

• 丝杠外径：丝杠公称直径，单位mm

• 导程：丝杠旋转一周的移动距离，单位mm

• 有效行程：实际工作移动距离，单位mm

• 安装方式：固定 - 固定刚性最优，固定 - 支撑次之，固定 - 自由刚性较弱

• 最大轴向负载：工况下最大轴向受力，单位N

• 预拉力：用于补偿热伸长，建议按额定负载5%–8%设置

三、适用场景

适用于数控机床、精密磨床、贴片机、激光加工设备、半导体检测设备等对定位精度有严苛要求的装备。当设备出现精度漂移、反向间隙偏大、运行抖动等问题时，可使用本工具校核丝杠刚性是否达标。

四、使用注意事项

1. 计算结果为理论仿真值，实际刚性还受轴承刚度、螺母刚性、安装基准面精度等影响。

2. 长行程、高负载工况建议叠加安全系数，并结合临界转速、压杆稳定性综合验证。

3. 预拉力设置不宜过大，避免额外摩擦损耗与温升异常。

4. 若变形量超出精度允许范围，优先采用增大丝杠直径、缩短有效行程或改用两端固定安装方式。

五、工具价值

本工具无需安装、网页即可使用，参数输入简单、计算结果直观，可帮助工程师在设计阶段提前识别刚性不足问题，减少样机调试、方案返工，提升精密传动系统设计效率与可靠性。
